Bundeswehr-Zentralkrankenhaus Koblenz

Zurück Das Objekt

Zwischen 1952 und 1955 von französische Streitkräfte als Lazarett erbaut, übernahm 1957 die Bundeswehr dieses Militärhospital. 1962 wurde es das Bundeswehr-Zentralkrankenhaus, in dem heute neben Soldaten auch zivile Patienten behandelt werden.


Informations- und Leitsystem innen

wandmontierte Wegweiser

Die Konzeption:
  • Kennzeichnung der Gebäude mit Buchstaben
  • Im Haupteingang tabellarische Übersicht und Lageplan
  • Wegeführung zunächst nach Gebäuden/Bauteilen
  • Ziele innerhalb der Gebäude dann namentlich
  • Übergeordnete Ausgangswegweisung

Das Schildsystem:
  • Individuelles Schildsystem mit modularem Aufbau
  • Einheitliches Höhenraster, drei Regelbreiten
  • Module einer Breite untereinander austauschbar
  • Pulverbeschichtete Aluminium-Module auf Edelstahl- oder Aluminium-Rahmen
  • Beschriftung mit Folientext

Die Grafik:
  • Festgelegtes Layout für alle Beschriftungsvarianten
  • Farbleitsystem: Bauteile Zentralgebäude farbig, übrige Gebäude grau
  • Schriftschnitt: Univers 65 halbfett, Univers 55 normal
  • Bauteilbezeichnung weiße Schrift auf farbigem Grund
  • Texte schwarze Schrift auf weißem Grund

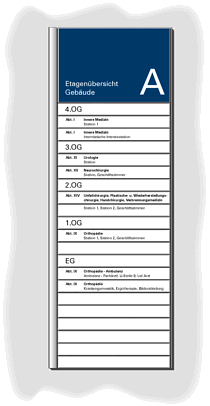

Etagenübersicht
Informations- und Leitsystem außen

freistehende Außenschilder

Die Konzeption:
  • Weiterführung des bereits installierten Innensystems
  • Übergeordnete Wegweisung zu Gebäuden
  • Durchgängige namentliche Nennung wichtiger Ziele
  • Namentliche Nennung der Detailziele ab einem bestimmten Umkreis

Das Schildsystem:
  • Individuelles Schildsystem mit modularem Aufbau
  • Einheitliches Höhenraster
  • Module einer Breite untereinander austauschbar
  • Pulverbeschichtete Aluminium-Module auf Aluminium-Ständerkonstruktion

Die Grafik:
  • Festgelegtes Layout für alle Beschriftungsvarianten
  • Gleiche grafische Grundsätze wie beim Innensystem

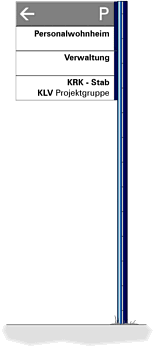

Außenschild mit Einzelständer
